一, mis on ülemine haamri pinna puurplaat?
Ülemine haamri pinna puurplaat on puurimisplatvorm, mis kinnitab kivimipuuri tõuketala ülaosas, edastab mõju energiat läbi puurvarda ja teeb koostööd pöörlemis- ja tõukejõusüsteemiga, et lõpetada pinna puurimisoperatsioon . See sobib kõva kivimi ja keskmise kõva kivimitormi jaoks ning seda kasutatakse laialdaselt ning kasutatakse laialt::
Avatud kaevanduse lõhkamise augu konstruktsioon
Vundamendi kaevamine maantee- ja raudtee ehituses
Puurimine kivitehastes ja karjäärides
Suuremahulised infrastruktuuriprojektid, näiteks hüdroenergia jaamad
2, kuidas töötab ülemine haamri pinnapuuritel
Ülemised haamriharjutused töötavad koos puurimistoimingute lõpuleviimiseks läbi kolme peamise toimingu:
Mõju:Ülaosas asuv hüdrauliline kivimiskroll tekitab kõrgsageduslikke löögijõudu, mis edastatakse õõnsa puurvarda kaudu puuribitiks, et kivi . murda
Rotatsioon:Puuri tööriista juhib sõltumatu pöörlemismootor, et pöörduda, et teha koostööd löögiga, et moodustada .
Tõukejõud:Tõukejõusüsteem rakendab puuribitiks stabiilset rõhku, et tagada pidev kivimite purunemine .
Lisaks on puurimisplatvormiga varustatud tolmu eemaldamissüsteemiga, automaatse vardavahetussüsteemi, töötava kabiini jne ., et saavutada suurem efektiivsus ja operatiivne ohutus .
3, ülemine haamri pinna puurplaat põhikomponendid
Ülemine haamer
Söödatala esiotsa installitud väljastab kõrgsagedusliku löögienergia .
Tavaliselt hüdrauliliselt ajendatud löögisagedus võib jõuda 2500-3000 kordi/minut .
Söödavalgus
Kasutatakse puurimisriista liikumise toetamiseks ja juhendamiseks ning seda saab reguleerida vertikaalselt või nurga all .
Puurvarraste süsteem
Kasutades T -seeriaid (näiteks T38, T45, T51) õõnsaid kuusnurkseid või ümaraid terasest puurvardasid, mis on ühendatud kivimitega .
Hüdrauliline energiasüsteem
Pakub liikumapaneva jõu kivimite, tõukejõu, pöörlemise, indekseerimise jms jaoks .
Tolmu eemaldamise süsteem
Kuiv või niiske tolmu eemaldamine, tolmusaaste vähendamine ja tööohutuse parandamine .
Reisiseade
Enamasti roomiku tüüp, sobib karmile maastikule; Mõned mudelid on ratastega .
Operatsioonisüsteem

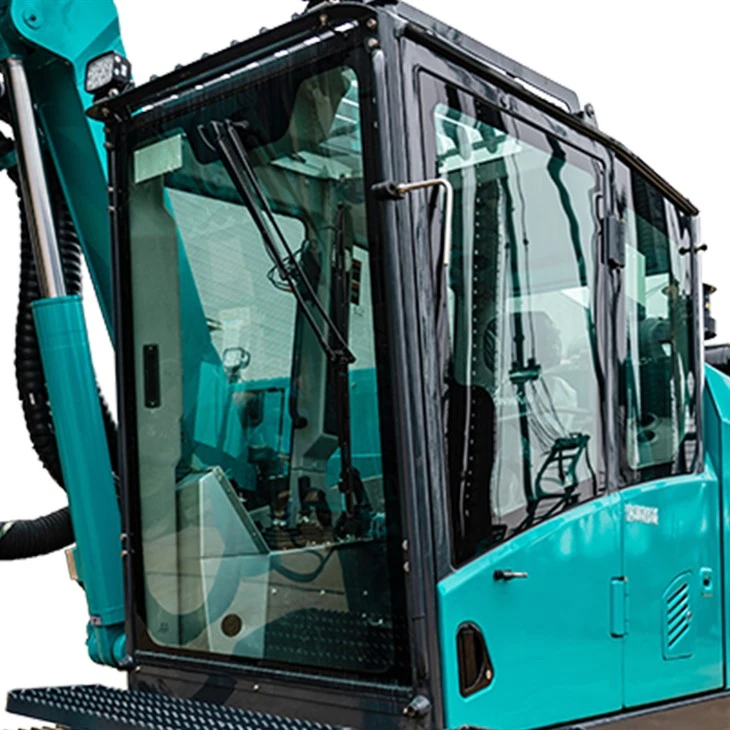

Kaasaegsed puurimisplatvormid on varustatud kabiiniga, LCD -juhtse liidesega ja toetavad isegi traadita kaugjuhtimispuldi või kaugjuhtimisoperatsiooni .
4, ülemine haamri pinna puurplatvormi eelised ja omadused
Kiire puurimiskiirus
Suure löögi sagedus ja kontsentreeritud energia, mis sobib kõva kivimi jaoks .
Kõrge perforatsiooni kvaliteet
Stabiilne puuraugu läbimõõt ja väike läbipaine, soodustab täpset lõhkamist .
Kõrge kütusesäästlikkus
Võrreldes DTH puurimisplatvormidega on see tõhusam keskmise kõva kivimi korral ja sellel on madalam energiatarbimine .
Kõrge intelligentsuse aste
Kaasaegsetel puurimisplatvormidel on sellised funktsioonid nagu GPS -i positsioneerimine, puurimise andmete registreerimine ja automaatne varda muutmise süsteem .
Lihtne hooldus
Moodulkujundus, põhikomponente on lihtne asendada ja hooldada .
5, ülemine haamer vs . dth
| projekt | Ülemine haamri puurimine | Dth puurimine |
|---|---|---|
| Rakendatavad kivimoodustised | Keskmine kõva kuni kõva kivi | Raske kuni väga kõva kivi, katkised kihid |
| Puurimise läbimõõt | Väike kuni keskmine ava (64–127 mm) | Keskmine ja suur ava (90–300 mm) |
| Puurimissügavus | Mõõdukas (<40 m) | Larger (>100m) |
| Efektiivsus | Kõrge (parim keskmise kõva kivi jaoks) | Kõrgem (parem tõhusus kõva kivi korral) |
| Energiatarbimine/majanduslik tõhusus | Madal, väike energiatarbimine ühiku kohta | Kõrge gaasi tarbimine, suhteliselt kõrge kulu |
6, järeldus
Ülemine haamri pinnapurg võtab olulise positsiooni globaalses kaevandamise ja vundamendi inseneriväljades tänu oma kõrgsageduslikele mõjudele, tõhusale puurimisele ja täpsele juhtimisele . See sobib eriti keskmise kõva kivimite jaoks . ., kui projekt nõuab kiiret auku ja ranget kulukontrolli, 40-ndat lahendamist.
Kui teil on konkreetseid vajadusi (kivi tüüp, augu läbimõõt, sügavus, eesmärk), saan aidata teil soovitada sobivat mudelit ja pakkuda tehnilist parameetrit tugi .
Toote detail

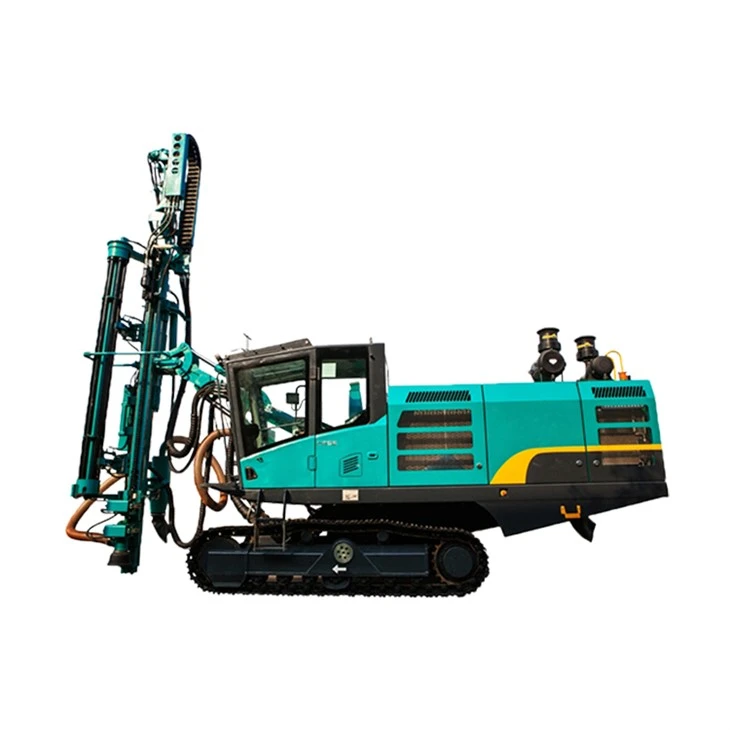

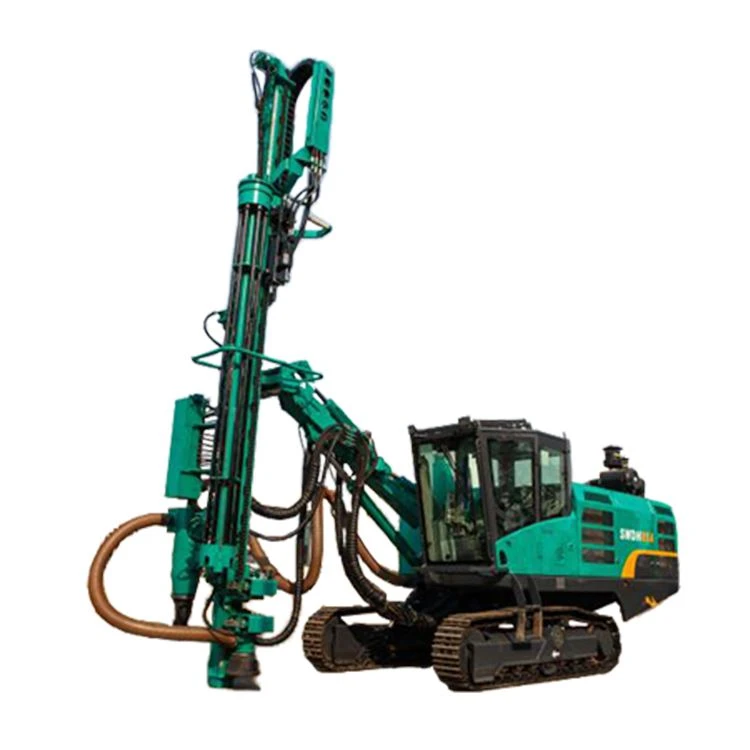

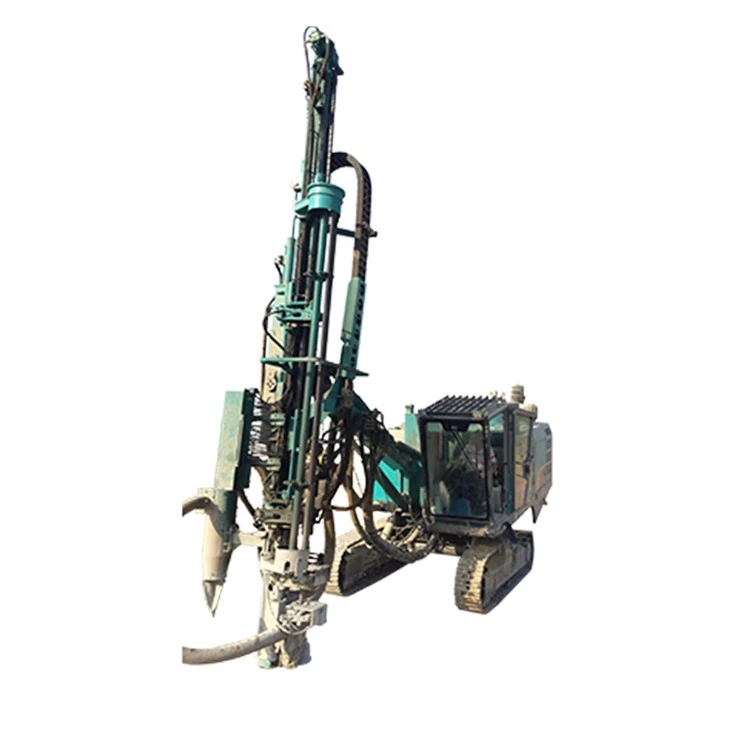

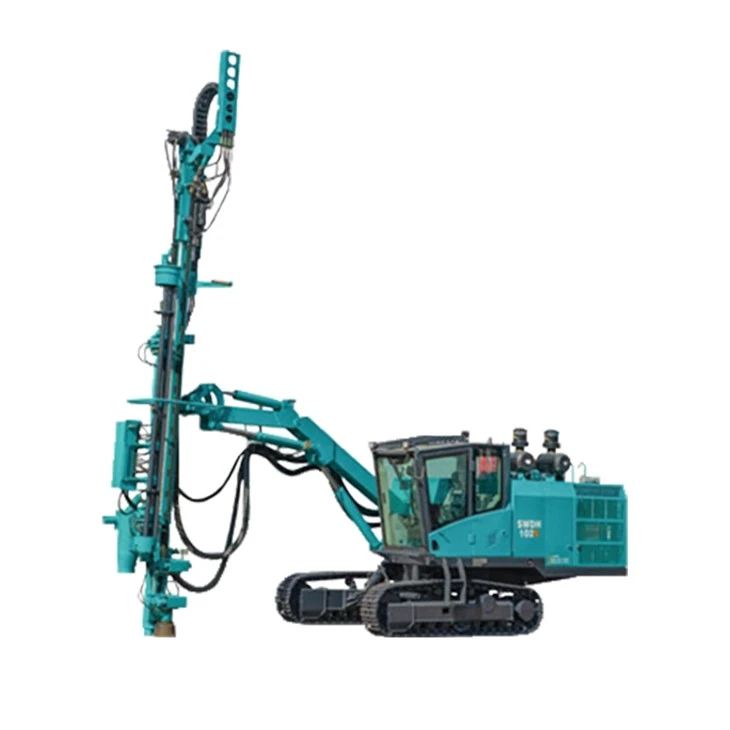

See ülemine haamri puurplatvorm on varustatud täiustatud hüdraulilise kivimipuuriga, mis on tuntud oma kiire puurimisvõimaluste, energiatõhususe, kohanemisvõimelise liikumise, tugeva ronimisoskuse ja puurimisülesannete täitmise oskuse poolest keerukatel maastikel .
SWDH-seeria avatud pit-ülaosa haamri puurimismasina kivimite kompressor-mootorite sobitamine on mõistlik, mis võib oluliselt vähendada kütusekulu . hüdraulilise puurplatvormi terviklikke omadusi on järgmised:
1. suure võimsusega hüdraulilise kivimipuuriga, suure löögienergia ja vasturünnaku funktsiooniga, vähendades tõhusalt puuri kleepumise ja puurimisriistade säästmise riski;
2. Põhikomponendid on rahvusvaheliselt tuntud kaubamärgid, hea töökindluse, kõrge tööefektiivsuse ja madala energiatarbimisega;
3. kivimiskrill-õhukompressor-mootori võrdlusaluse sobitamine, ökonoomne/võimas kahekordse töörežiim, lai kivide kohanemisvõime ja madalad töökulud;
4. Terve roomiku hüdraulilise puurimisseadmega on kompaktne struktuur, väike ja paindlik, kiire kõndimiskiirus ja tugev maastikul olev võime;
5. hüdrauliline DTH puurimisplatvorm võtab vastu kokkupandava puurvarre, et katta puurimisala korraga, mis sobib mitme nurgaga juhitavaks puurimiseks ning kiireks ja kiireks puurimiseks .
6. IT, kasutades külma joonistatud kahepoolseid juhtröönge, et moodustada terasest tõuketalad, millel on kõrge tugevus ja hea juhtiv täpsus .
7. mitme nurga augu puurimine, vertikaalne, kaldu ja horisontaalsed asimuudi augud saab puurida .
8. intelligentne ühine põhjakontrollisüsteem, nurga ja sügavuse täpne juhtimine .
9. tee planeerimine, aukude järjestuse kavandamine, graafiline juhendamine, kiire positsioneerimine .
Rakendus
Hüdrauliliste platvormide puurimismasinat saab kasutada kivimite puurivaid puurimiseks karjäärides, tsiviilehituses, maanteehituses, avatud kaevandustes ja hüdroenergiajaama ehituses .
Saatmine ja makse
Iga Miningwelli seadme ja puurimisplatvormi tükk läbib range koorma turvakontrolli, et tagada konteineri lasti ohutus .
Meie maksemeetodid: krediitkaart, l/c, t/t, Western Union ja toetame saatmist õhu ja merre .
|
Tehnilised parameetrid |
Swdh89s |
SWDH102S |
SWDH115F |
|
Tööparameetrid |
|||
|
Auguvahemik (mm) |
64-115 |
76-127 |
76-127 |
|
Puurivarda mudel |
T38,T45,T51 |
T45,T51 |
T38,T45,T51 |
|
Puuri varda pikkus (mm) |
3660 |
3660 |
3050 |
|
Majandusliku puurimissügavus (MM) |
24 |
24 |
21 |
|
Hüdrauliline kivimis |
|||
|
Löögijõud (KW) |
14 |
18 |
20 |
|
Pöördemoment (NM) |
700 |
1000 |
1300 |
|
Pöörlemiskiirus (NM) |
0-180 |
0-150 |
0-175 |
|
Diiselmootor |
|||
|
Mudel |
Kass C7.1 |
Kass C7.1 |
QSB4.5 |
|
Võimsus (KW/RPM) |
168/2200 |
168/2200 |
97/2200 |
|
Kütusepaak (L) |
450 |
450 |
300 |
|
Õhukompressor |
|||
|
Rõhk (riba) |
8 |
10 |
/ |
|
F . a . d (m3/min) |
8 |
10 |
/ |
|
Puurimisvars |
|||
|
Tüüp |
Kokkupandav käsi |
Kokkupandav käsi |
Üks sirge käsi |
|
Tõstenurk (kraad) |
+70~-10 |
+70~-10 |
-30~+45 |
|
Voldimisnurk (kraad) |
65~165 |
65~165 |
/ |
|
Kiige nurk (kraad) |
+20~-30 |
+20~-30 |
+30~-30 |
|
Eelosa |
|||
|
Eelpikkus (mm) |
7300 |
7300 |
6700 |
|
Kompensatsioonilöök (MM) |
1200 |
1200 |
1200 |
|
Edasine nurk (kraad) |
140 |
140 |
140 |
|
Klappnurk (kraad) |
-20~90 |
-20~90 |
-20~90 |
|
Max . Advance määr (M/S) |
0.8 |
0.8 |
0.8 |
|
Max . tõukejõud (kn) |
25 |
25 |
25 |
|
Kõndimisvõime |
|||
|
Max . kõndimiskiirus (km/h) |
4.2 |
4.2 |
4.2 |
|
Max . veojõud (kn) |
100 |
100 |
80 |
|
Gradeaity (kraad) |
25 aste |
25 aste |
25 aste |
|
Rajaraami pöördenurk (kraad) |
-7~+12 |
-7~+12 |
-10~+10 |
|
Šassii maapind (MM) |
400 |
400 |
400 |
|
Mõõtmed |
|||
|
Kaal (kg) |
15000 |
15000 |
12000 |
|
Pikkus*laius*kõrgus (töötab) (m) |
92x2.6x8.6 |
92x2.6x8.6 |
6.68x2.42x7.98 |
|
Pikkus*laius*kõrgus (transport) (m) |
11.2x2.6x3.5 |
11.2x2.6x3.5 |
8x2.42x3.4 |
