I . täielik ühiku konfiguratsioon ja päritolu
Põhitehnoloogia komponendid
Kompressori kruvi element (üheastmeline tihendus)
Imporditud komponendid
Juhtimissüsteem
Sidumine
Sisselaske laadimis-/mahalaadimisventiil, reguleerimine klapp, solenoidventiil
Õhu sisselaskefilter, õlifilter, õli-õhu separaator
Kõrgtemperatuuriga elastsed voolikud
Kõik ülaltoodud komponendid, sealhulgas juhtimissüsteem ja muud osad, toodetakse Atlas Copco AirPower Belgias või OEM -is, mis on toodetud Euroopas .
Kodumaised komponendid
Haagise šassii ja teljesüsteem, mis on spetsiaalselt ette nähtud Hiina teeolude jaoks
Diiselmootor: Dongfeng Cummins China Stage IV mootor
Korpus, helikindla puuvill ja deflektor
Õhuhoidla ja turvaklapp
Jahutusventilaator ja radiaatori üksus
Ümbritsev-temperatuur painduvad voolikud ja kütusetorud
Erinevad torude vuugid ja valandid
Diiselfilter
Käigukast
Minimaalne rõhuklapp
Andurid ja sellega seotud juhtmed
Nende hulgas toodab diiselmootorit Dongfeng Cummins Engine Co ., Ltd ., samas kui muud komponendid on originaalkomponendid, mille on tootnud Atlas Copco tarnijad Wuxi .
Ii . peakontrolli kuva
Kompressori töörõhu gabariit
Kompressori laadimisnupp
Kumulatiivne töötunnimõõtur
Häire- ja rikkenäidiku tuled
START/STOP nupp ja juhtimismoodul
Kütusepaak ja DEF (karbamiidi) paagi väljapanek
Kruvi elemendi õli taseme indikaator
Õhu sisselaskefiltri ummistusnäitaja
Iii . peamised kaitseseadmed ja funktsioonid
Automaatne seiskamiskaitse:
Kompressori väljalaskeava temperatuur Kõrge alarmi tuli
Mootoriõli rõhk madal häirevalgus
Mootori jahutusvedeliku temperatuur Kõrge häiretulega
Madal kütuse ja def paagi taseme häiretuled
Surnud enesekontrolli ja järeltöötluse regenereerimise viip
Tavaline temposüsteem energiasäästlikuks optimeerimiseks
Iv . kaasnevad dokumendid ja üksused
Toote töö ja hooldusjuhend
Varuosade kataloog
Survenurk ja turvaklapi sertifikaadid
50- tunnihoolduskomplekt

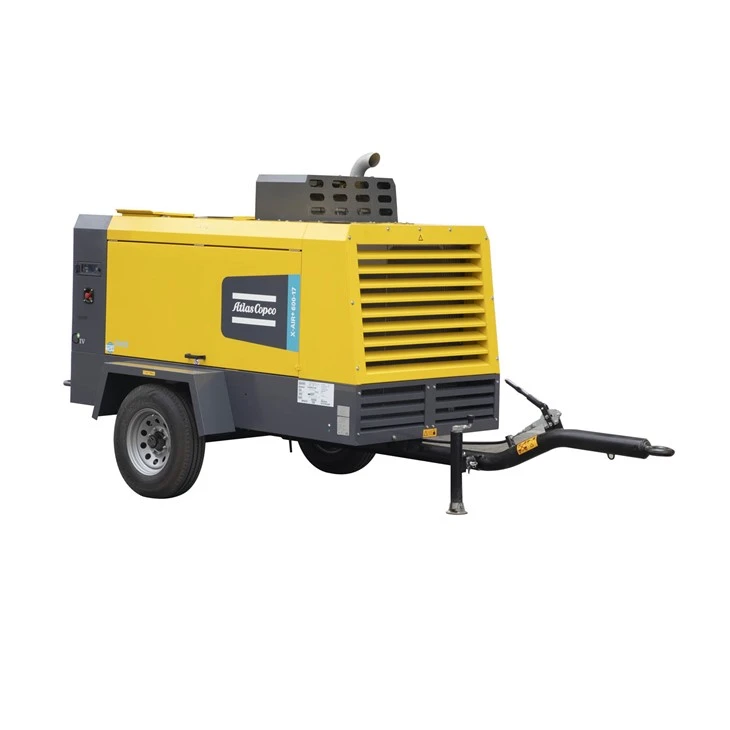

X-air 600-17 detail
1. peamised tehnilised parameetrid
Õhukompressori vorm: Kruvi primaarne kokkusurumine, õhujahutus, diiselmootori ajam, põllu mobiilne töö
|
Tehniline parameeter
|
|
X-air + 600-17
|
|
Gaasi maht FAD
|
Kuupmeeter minut m ³/min
|
17.2-14.3
|
|
Töösurve
|
Kilogrammiriba
|
5-17
|
|
Maksimaalne mootori kiirus (täiskoormus)
|
RPM (revolutsioonid minutis)
|
2200-1900
|
|
Kruvi määrdeõli maht
|
Tõsta l
|
42 (asenduskogus hooldustsükli kohta)
|
|
Gaasihoidla maht (nafta ja gaasi eralduspaak)
|
Tõsta l
|
76
|
|
Kütusepaagi/karbamiidi paagi maht
|
Tõsta l
|
175/-
|
|
Õlisisaldus suruõhu väljalaskeavas
|
ppm
|
<5
|
|
Suruõhu väljalaskeava temperatuur (põhineb nimiväidetel)
|
Celsius 0 c
|
100
|
|
Hindatud viite töötingimused
|
|
|
|
Absoluutne sisselaskerõhk
|
Kilogrammiriba
|
1
|
|
suhteline õhuniiskus
|
%
|
0
|
|
Sisselaskeõhu temperatuur
|
Celsius 0 c
|
20
|
|
Äärmuslikud töötingimused
|
|
|
|
Gaasi säilituspaagi minimaalne efektiivne töörõhk
|
Kilogrammiriba
|
4
|
|
Gaasihoidla maksimaalne efektiivne töörõhk (mahalaadimine)
|
Kilogrammiriba
|
18
|
|
maksimaalne ümbritsev temperatuur
|
Celsius 0 c
|
50
|
|
Minimaalne lähtetemperatuur
|
Celsius 0 c
|
-10/-25 (valikuline külm algus)
|
|
Kõrgeim kõrgus
|
Mi m
|
3000
|
2. diiselmootor
| tootja | Cummins | |
| mudel | B5.9CS4 GIV standard | |
| Väljundvõimsus nimikiirusel | Kilovatt KW | 154 |
| Koormustegur | % | - |
| jahutusvedelik | Jahutusvedelik | |
| Silindrid | Inline 6- silindrimootor | |
| Õlisüsteemi määrimismaht | Tõsta l | 16,5 (asenduskogus hooldustsükli kohta) |
| Jahutussüsteemi võimsus | Tõsta l | 28 |
3. üldmõõtmed ja kaal
| Terve masina pikkus * laius * kõrgus - haagise tüüp (koos MOP) | Millimeeter MM | 4700*1940*2400 |
| Terve masina pikkus * laius * kõrgus - kasti tüüp | Millimeeter MM | 2960*1400*2110 |
| Terve masina kaaluhaagis/kast (märg kaal) | Kilogramm (kg) | 2300/2200 |
| Väljalaskeventiili suurus | Tolli sisse | 1*G2,1*G3/4 |
