Tehnilised andmed
|
Tehnilised parameetrid |
MW330SⅤ | MW400QSⅤ |
MW400SV |
MW500SV |
MW600SV |
MW650SV |
MW750SV |
|
Maksimaalne puurimissügavus (M) |
330 |
400 |
400 |
500 |
600 |
650 |
750 |
|
Võimsus (KW) |
91 |
103 |
92 |
110 |
132 |
132 |
176 |
|
Puuri läbimõõt (mm) |
105-305 |
105-325 |
105-325 |
105-400 |
105-400 |
105-450 |
105-450 |
|
Õhurõhk (Mpa) |
1.2-3.5 |
1.2-3.5 |
1.2-3.5 |
1.2-3.5 |
1.2-3.5 |
1.6-6 |
1.6-6 |
|
Õhukulu (m³/min) |
16-55 |
16-55 |
16-55 |
16-55 |
16-55 |
16-75 |
16-75 |
|
Puuritoru pikkus (m) |
6 |
6 |
6 |
6 |
6 |
6 |
6 |
|
Puuritoru läbimõõt (mm) |
89 |
89/102 |
89/102 |
89/102 | 89/102 |
89/102 |
102 |
|
Aksiaalne rõhk (T) |
3 |
4 |
4 |
6 |
6 |
6 |
6 |
|
Tõstejõud (T) |
18 |
22 |
22 |
30 |
35 |
38 |
40 |
|
Kiire tõstekiirus (m/min) |
30 |
29 |
29 |
29 |
33 |
28 |
31 |
|
Kiire söötmiskiirus (m/min) |
60 |
56 |
56 |
48 |
55 |
60 |
65 |
|
Maksimaalne pöördemoment (Nm) |
8000/4000 |
8000/4000 |
8000/4000 |
11000/5500 |
12000/6000 |
13000/6500 |
13000/6500 |
|
Maksimaalne pöörlemiskiirus (r/min) |
60/120 |
75/150 |
75/150 |
75/150 |
90/180 |
95/190 |
95/190 |
|
Teisese vintsi suur tõstejõud (T) |
- |
- |
- |
- |
- |
- |
- |
|
Väike teisese vintsi tõstejõud (T) |
1.5 |
1.5 |
1.5 |
1.5 |
2.5 |
2.5 |
2.5 |
|
Tungraua löök (m) |
1.45 |
1.6 |
1.6 |
1.6 |
1.6 |
1.6 |
1.6 |
|
Puurimise efektiivsus (m/h) |
10-35 |
10-35 |
10-35 |
10-35 |
10-35 |
10-35 |
10-35 |
|
Liikumiskiirus (km/h) |
2.5 |
3 |
2.5 |
3 |
3 |
3 |
3 |
|
Ülesmäge nurk (kalle) |
21 kraadi |
21 kraadi |
21 kraadi |
21 kraadi |
21 kraadi |
21 kraadi |
21 kraadi |
|
Masina kaal (T) |
8.3 |
8.6 |
9.8 |
10.6 |
12.5 |
13 |
14 |
|
Mõõtmed (M) |
6.32*1.7*2.39 |
6.25*1.7*2.39 |
6.26*1.85*2.43 |
6.52*1.85*2.51 |
6.73*2.1*2.63 |
6.73*2.1*2.75 |
6.64*2.25*2.59 |
|
Töökorras seisukord |
Konsolideerimata moodustis ja kivipea |
||||||
|
Puurimismeetod |
Top drive hüdrauliline pöörlev ja lükkamine, haamri- või mudapuurimine |
||||||
|
Sobiv DTH haamer |
Keskmise ja kõrge õhurõhu seeria |
||||||
|
Valikulised tarvikud |
Mudapump, tsentrifugaalpump, generaator, vahupump, veoauto |
||||||
Toote üksikasjad

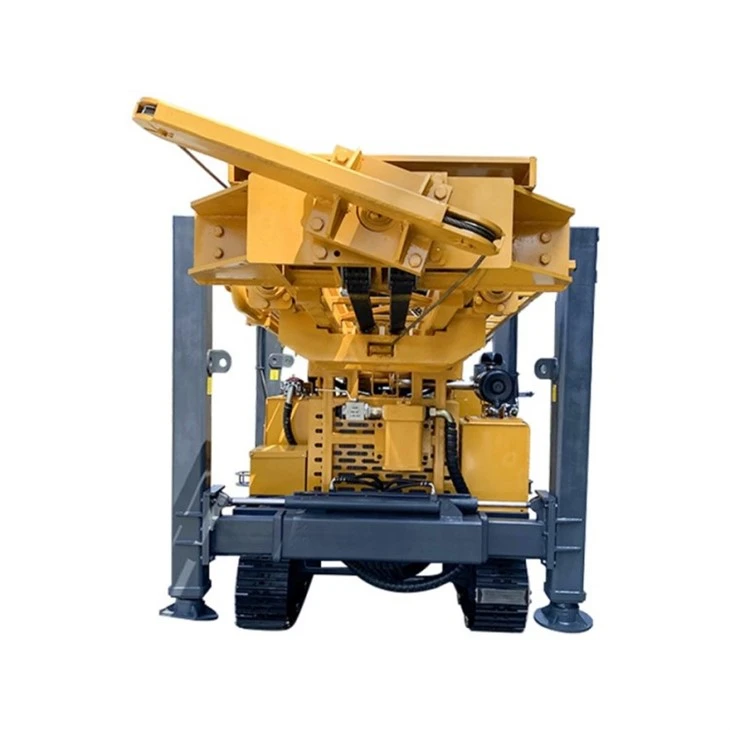

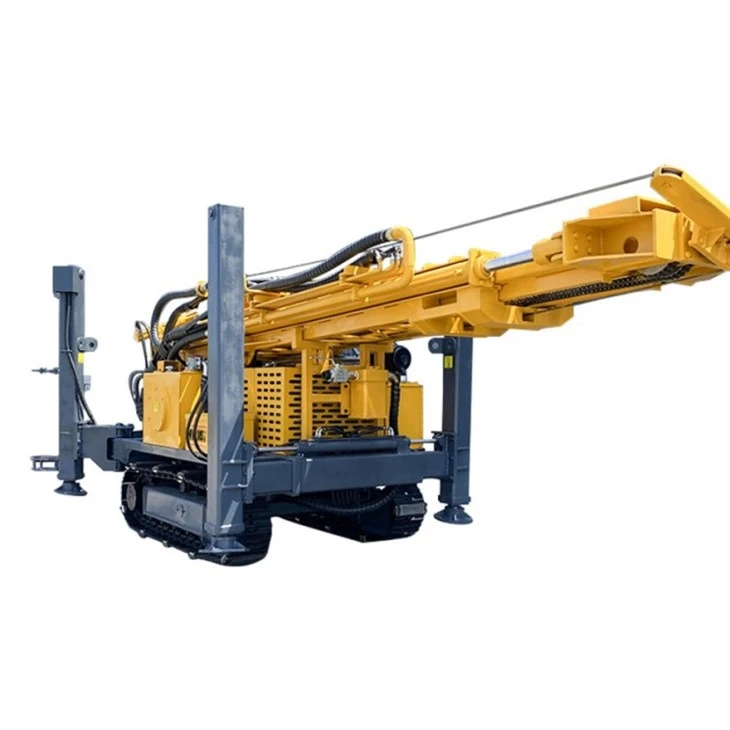

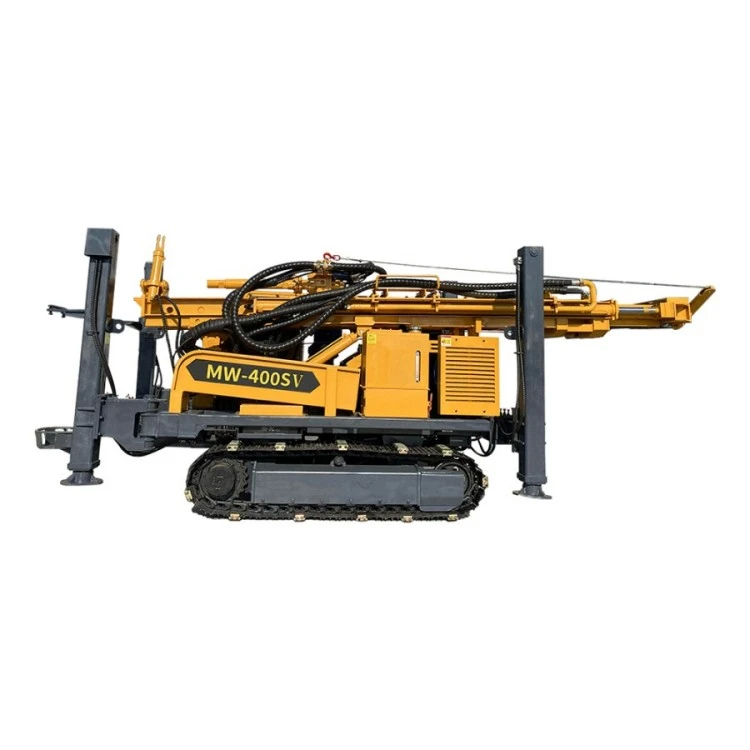

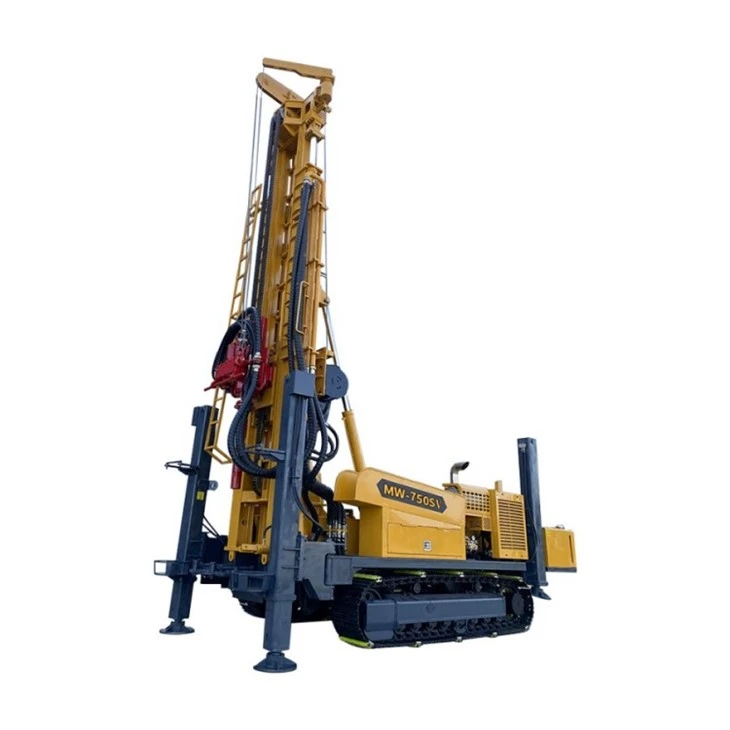

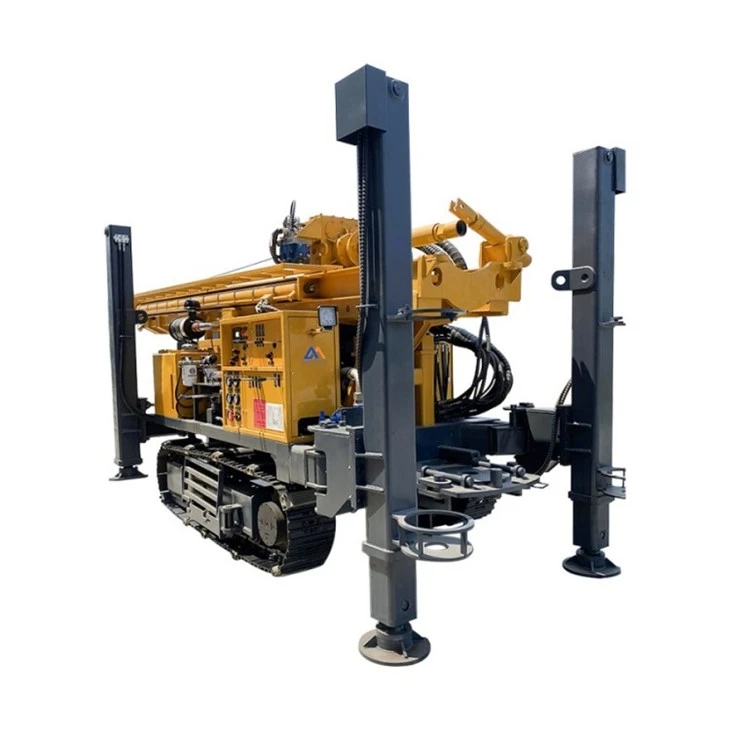

Selle puurplatvormide seeria ülemise ajamiga veepuurplatvormi raami tõstmine, puurvarda mahalaadimine, pööramine ja söötmine, tugijalad, tõstmine, kõndimine ja muud selle puurplatvormide seeria toimingud teostatakse hüdrosüsteemide abil, mis vähendab oluliselt töömahukust ja parandab ehituse tõhusust. ja inseneri kvaliteet. Teleskooptorni tüüpi hüdrauliline puurimisseade vähendab puurraami pikkust kaks korda ja võib langetada otse 6-meetrise puurvarda või korpuse, lühendades veelgi puurimisabi aega. Uuendatud pöörlevat juhtpaneeli saab kasutada erinevate töötingimuste jaoks.
Kaubamärk: Miningwell
Sertifikaat: CE, ISO
Minimaalne tellimiskogus: 1 komplekt
Paketi üksikasjad: 40HQ-20GP
Tarneaeg: 15-20 päeva
Maksetingimused: L/C, T/T, Western Union
Meie eelis
Täishüdrauliline veekaevude puurimisseade võib kasutada õhk-DTH-vasaraga puurimist ja mudapuurimist.
Tsentraliseeritud juhtkonsool sobib igaks manipuleerimiseks ja juhtimiseks. Kiire tõmbamine ja tõstmine vähendavad abiaega ja suurendavad töö efektiivsust.
Põhiajam, ülekandekast, käigukast, topeltvints, mudapump, pöördlaud, puurimistorn, etteandesüsteem on üles seatud šassiile.
See on suunatud tsirkulatsiooniga hüdrauliline puurimisseade. See võib olla varustatud mudapumbaga, mis kasutab läga pesuvedelikuna ja võib puurida savi, liiva ja kivi, kui see on varustatud sobiva puurimisotsakuga.
Kaasaskantava hüdraulilise veekaevude puurimisseadme võimsus pärineb Yuchai 9 lkw mootorist, mis juhib suure töömahuga kõrgsurvekolbpumpa ning seda iseloomustab võimas dünaamiline ja stabiilne jõudlus.
Tõmbejõudu saab reguleerida ja kontrollida, mis kohandab masinat sügavate aukude puurimiseks.
Täishüdraulilise ülemise ajamiga veekaevu puurimisseade võib seadistada generaatori, mida on mugav keevitada või öösel töötamiseks valgustada.
Põhivints on platvormil saadaval, nii et see on kõrge kasuteguriga, kui puurimisseade puurib mudakividel ja ilmastikutingimustel.
Masina põhiajam on hüdrauliline ning neli maandumisjalga ja puurtorn on hüdrauliliselt juhitavad. Jaotuskast ja mudapumba sidurisüsteem on samuti hüdrauliliselt juhitavad.
Hüdraulilised abifunktsioonid on lihtsad ja tõhusad juhiku pikendamiseks, poomi pöördeks, poomi tõstmiseks ja juhiku kallakuks.
Kohaletoimetamine ja maksmine
Iga Miningwelli varustus ja puurplatvorm läbib range koorma turvakontrolli, et tagada konteineris oleva lasti ohutus.
Meie makseviisid: krediitkaart, L / C, T / T, Western Union ja toetame saatmist õhu- ja meritsi.
