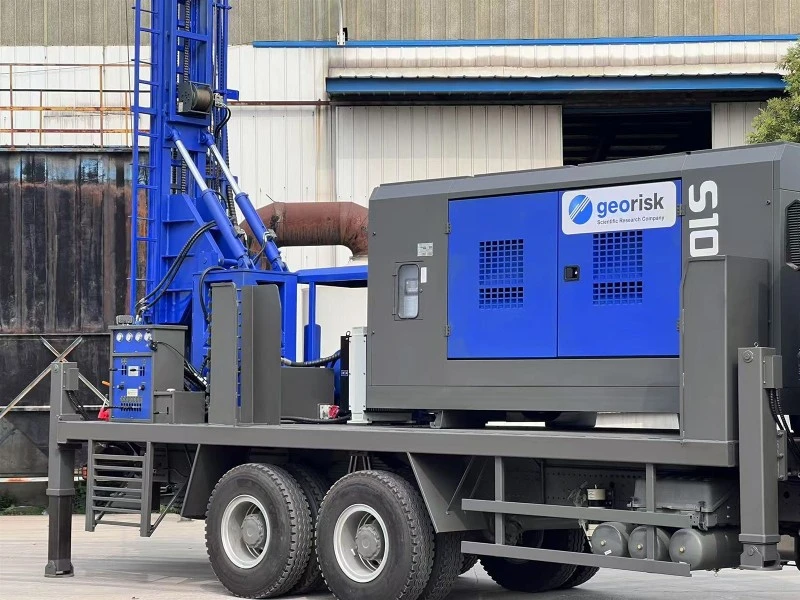

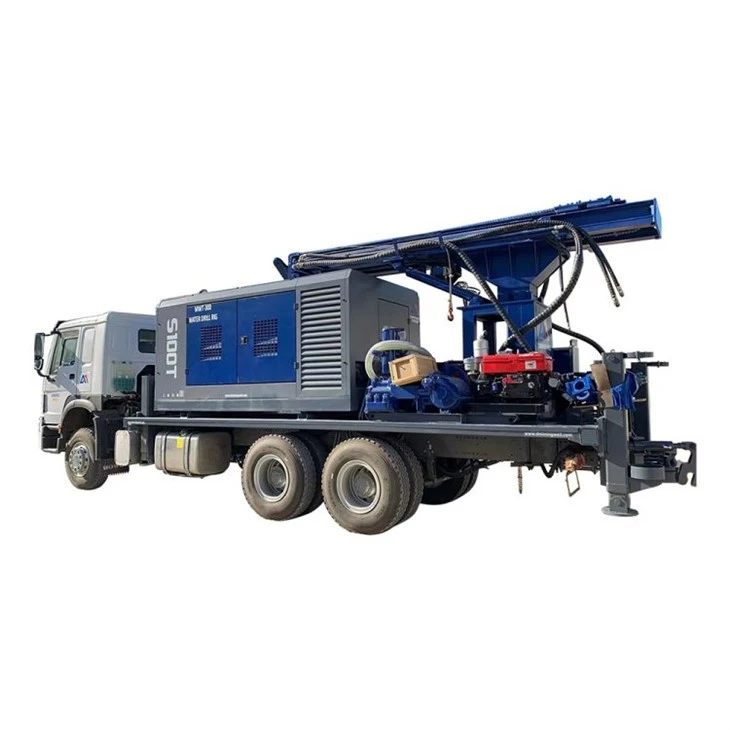

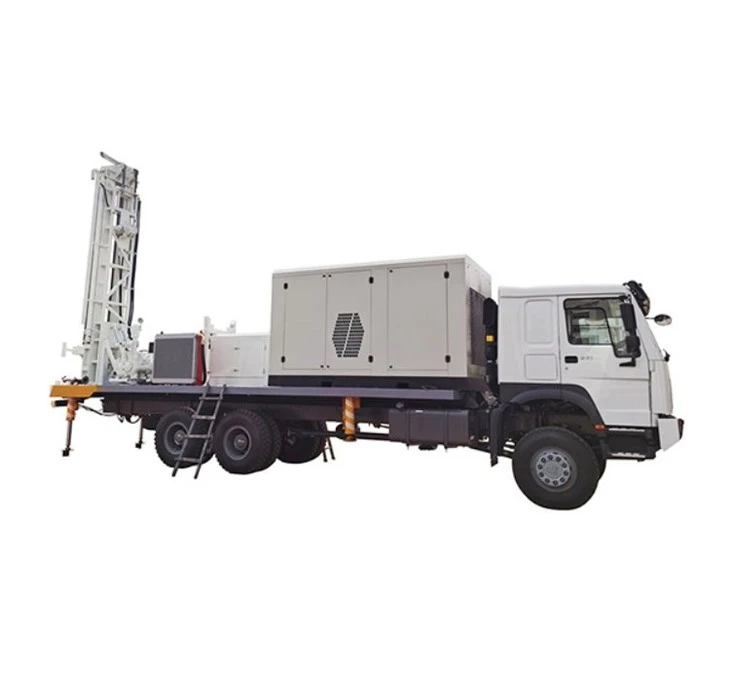

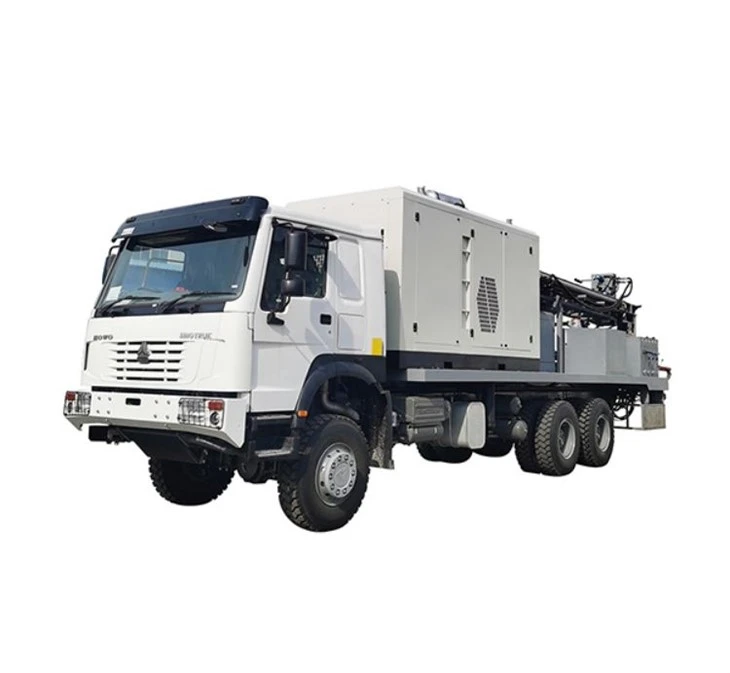

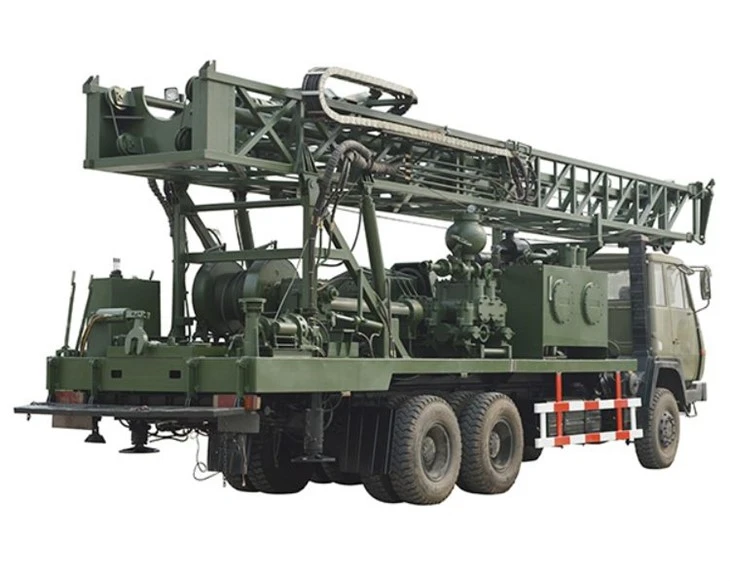

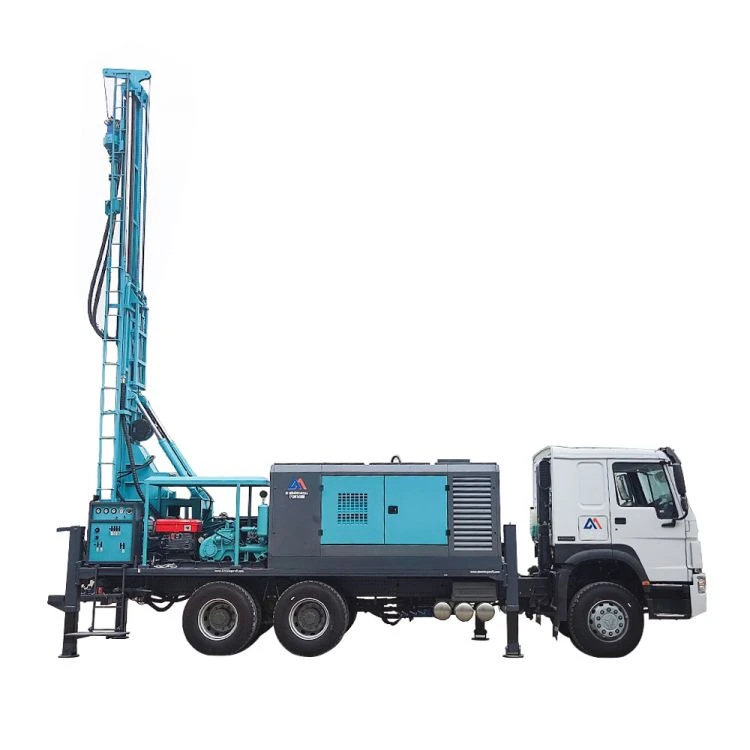

Veoautodele paigaldatavad puurkaevu veepuurimisseadmed





Tehnilised parameetrid	MWT-180	MWT-250	MWT-280	MWT-350	MWT-400	MWT-500	MWT-680	MWT-800
Puurimise sügavus (m)	180	250	280	350	400	500	680	800
Puuri läbimõõt (mm)	140-254	140-254	140-305	140-325	140-350	140-350	140-400	140-400
Varustatud mootor	Yuchai 65 kW või jõuvõtuvõll	Yuchai 70kW või jõuvõtuvõll	Yuchai 75kW või jõuvõtuvõll	Yuchai 92kW või jõuvõtuvõll	DEUTZ 103kW või jõuvõtuvõll	Yuchai 118kW või jõuvõtuvõll	Cummins 154kW või jõuvõtuvõll	Cummins 194kW või jõuvõtuvõll
Söödakäik (m)	3.3	3.3	6.6	6.6	6.6	6.6	6.6	6.6
Puuritoru pikkus (m)	1.5/2.0/3.0	1.5/2.0/3.0	1.5/2.0/3.0/6.0	1.5/2.0/3.0/6.0	1.5/2.0/3.0/6.0	1.5/2.0/3.0/6.0	1.5/2.0/3.0/6.0	1.5/2.0/3.0/6.0
Pöörlemiskiirus (rpm)	45-70	45-70	40-70	40-70	50-135	40-130	45-140	45-140
Pöördemoment (Nm)	3200-4600	3300-4500	4500-6000	5700-7500	7000-9500	7500-10000	8850-13150	9000-14000
Masina tõstejõud (T)	12	14	17	18	25	26	30	36







Mahutavus

Ava läbimõõt: 140–325 mm (51/2 tolli – 13 tolli)

Maksimaalne sügavus: 250 meetrit 203 mm (8 tolli) läbimõõduga

Puurimismeetod: DTH ja pöörlev puurimine



Pealiikur

1. võimalus: kasutage hüdrosüsteemi juhtimiseks jõuvõtuvõlli süsteemi ja käigukasti käigukasti, et saada veoauto mootorilt (290 hj/336 hj/371 hj) jõudu.

Valik 2: 75 kW diiselmootoriga seadme individuaalne konfiguratsioon.



Platvormi struktuur

Tugev I- ja C-tüüpi keevitatud teraskonstruktsioon, mis on kaetud 5 mm restiplaatidega



Masti kokkupanek

Komposiitpuurpoomi tõstetakse kahe silindriga, suurendades tõstejõudu ja vähendades transpordimõõtmeid.

Masti kogupikkus: 8000 mm

Pöördpea käik: 6600 mm

Varda käsitsemine: 6 m

Tsentralisaatori ava: 14 tolli (355 mm)

Masti tõste silindrid: Masti tõstetakse kahe hüdrosilindriga



Toitesüsteem

1 x kahepoolse toimega hüdrosilinder 1:3 trossi kerimissüsteemiga

Tõmbejõud: 17 tonni

Tõmbejõud: 10–110 tonni

Tõmbekiirus: 25 m/min

Allatõmbe kiirus: 30 m/min



Pöördpea koost

Kahe hüdromootori jõul töötav isearendatud teraskorpus, millel on silinderülekanne ja õlivannis määrimine.

Maksimaalne pöördemoment: 6000 Nm

Kiirus: 66 – 135 p/min peenjuhtimine



Hüdraulikasüsteem

2 x doseerimispumpa etteandmiseks ja pöörlemiseks

1 x doseerimispump mudapumba jaoks

3 x doseerimispumpa hüdrojahuti, abiseadme ja mikrotoite jaoks.

Süsteemi maksimaalne rõhk: 2900 psi (200 baari)

Hüdraulikaõli jahuti: 70 gpm

Hüdraulikaõli paagi maht: 600 liitrit



Juhtpaneel

Keskne juhtpaneel asub seadme tagaosas, kust pääseb hõlpsasti puurpõrandale ning see on varustatud kõigi vajalike instrumentide, juhtimissüsteemide ja avariilülititega. Juhtpaneeli ohutuse tagamiseks on olemas lukustusseade.



Eemaldamise mutrivõti

Tungrauade kiireks seadistamiseks ja nivelleerimiseks on ette nähtud 4 x hüdraulilist tasandustungrauda, ​​mis on varustatud tugevate teleskoopjuhikutega. Ohutuse tagamiseks on ette nähtud lukustusventiilid, millel on piisav kandevõime.



Vee/vahu sissepritsepump (valikuline)

Hüdrauliliselt juhitav vee sissepritsega triplekspump koos vajalike lisadega, rõhuregulaator, vooluhulga regulaator, tagasilöögiklapp ja imifilter.

Maksimaalne vooluhulk: 80 lpm

Maksimaalne rõhk: 40 kg/sq.cm

Ühe varda vahetaja: käsitsi juhitav ühe varda vahetaja puurvarda kinnitamiseks pöördepea külge

Vints: Hüdrauliliselt juhitav abivints puurvarda laadimiseks 5-tonnise tõstejõuga vardavahetajasse.



Keevitusmasin

Korpuse keevitamiseks on saadaval hüdrauliliselt käitatav poolharjadeta keevitusgeneraator

Soovitatav elektroodi suurus: ainult 2,5 mm kuni 5 mm

Keevitusvool: 300 amprit 60% töötsükli juures

Valikuline ühefaasiline: 6.0 kVA @ 220v, 50 Hz



Gaasitoru määrdeseade

Positiivse toimega Venturi tüüpi inline määrdeaine on saadaval puuhaamrite õlitamiseks.

Kütusepaagi maht: 15 liitrit

Töörõhk: 350 psi



Soovitatav õhukompressor

MININGWELL/ATLAS COPCO/LIUTECH

Õhukompressori võimsus:

1100CFM – 25 BAR – 309kW mootor

900CFM – 22 BAR – 228kw mootor



Mudapump

Hüdrauliliselt juhitav BW 250 mudapump

Käik: 4 tolli (100 mm)

Mootori võimsus: 15 Kw

Töömaht (soovitatav maksimum): 250L/min

Maksimaalne töörõhk: 2,5 MPa

Lisatarvikud: Öövalgusti, tööriistakast, haamri alus

Kasutusjuhend: Kasutus-, hooldus- ja varuosade juhend



Veoauto valikud

SINO HOWO veoauto: 6*4/6*6/8*4

Dongfengi veoauto: 6*4/6*6/8*4

Shaanxi veoauto: 6*4/6*6/8*4







Meie veoautodele paigaldatud puuraukude puurimisseade on kohandatud toode, mida kliendid saavad kohandada vastavalt oma tegelikele vajadustele.
